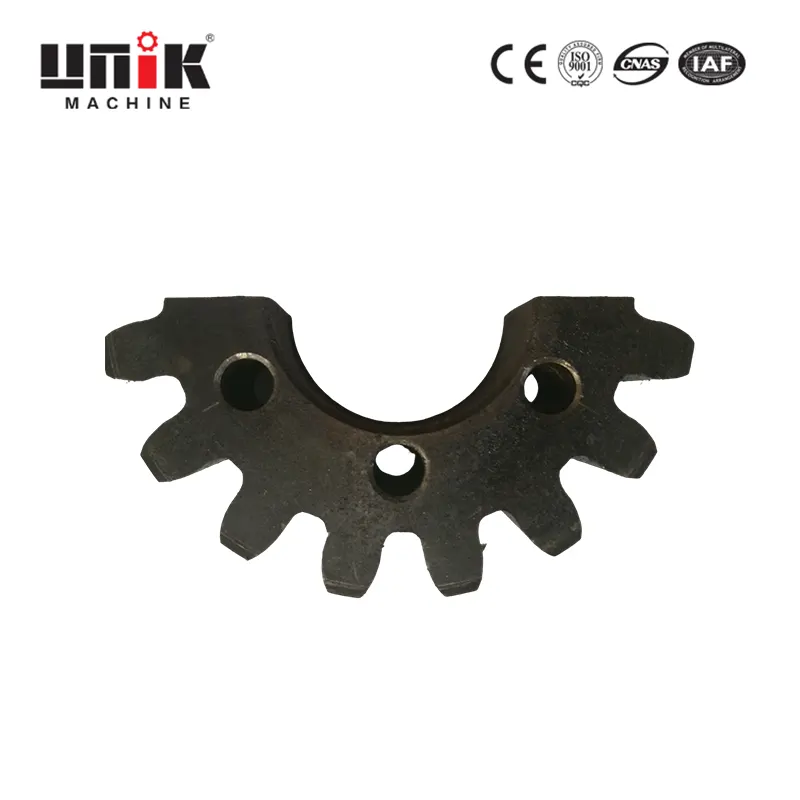

செங்கல் இயந்திரம் மெஷிங் கியர்

செங்கல் இயந்திரம் மெஷிங் கியர், ஸ்பர் கியர்கள் என்றும் அழைக்கப்படும், இரண்டு தண்டுகளுக்கு இடையில் சக்தி அல்லது இயக்கத்தை கடத்துவதற்கு ஒன்றாக இணைக்கப்பட்ட பற்கள் கொண்ட உருளை இயந்திர கூறுகள் ஆகும். ஒரு செங்கல் இயந்திரத்தில், மோட்டாரிலிருந்து கன்வேயர் பெல்ட்கள் அல்லது உருளைகள் போன்ற பிற கூறுகளுக்கு சக்தியை மாற்றுவதற்கு மெஷிங் கியர்கள் பயன்படுத்தப்படலாம். கியர்களில் உள்ள பற்கள் ஒன்றோடொன்று இணைக்கப்படுகின்றன அல்லது பிணைக்கப்படுகின்றன, இதனால் ஒரு கியர் சுழன்று மற்ற கியருக்கு சக்தியைக் கடத்துகிறது. கியர் பற்களின் அளவு மற்றும் வடிவமைப்பு கடத்தப்படும் சக்தியின் அளவை பாதிக்கலாம், பெரிய கியர்கள் பொதுவாக அதிக அளவு சக்தியை கடத்த முடியும். ஒரு செங்கல் இயந்திரம் திறமையாகவும் நம்பகத்தன்மையுடனும், அதன் கூறுகளில் குறைந்த தேய்மானத்துடன் செயல்படுவதை உறுதிசெய்ய, சரியாகச் செயல்படும் மெஷிங் கியர்கள் அவசியம். இருப்பினும், தேய்ந்த அல்லது சேதமடைந்த கியர் பற்கள் இயந்திரம் தவறாக செயல்பட அல்லது செயலிழக்கச் செய்யலாம், இது வேலையில்லா நேரம் அல்லது விலையுயர்ந்த பழுதுகளுக்கு வழிவகுக்கும். சரியான செயல்திறன் மற்றும் பாதுகாப்பை உறுதிப்படுத்த, வழக்கமான பராமரிப்பு மற்றும் அணிந்த கியர்களை மாற்றுவது முக்கியம்.

சிறிய ஹைட்ராலிக் செங்கல் தயாரிக்கும் இயந்திரத்தின் அமைப்பு மின்சார மோட்டார், குறைப்பான், உணவு அமைப்பு, அத்துடன் அழுத்தம் தலை பகுதி மற்றும் கிராங்க் ஸ்லைடர் அழுத்தி உருவாக்கும் அமைப்பு ஆகியவற்றைக் கொண்டுள்ளது, மேலும் இதுபோன்ற சிக்கலான அமைப்பும் பயன்பாட்டில் ஒரு பெரிய சவாலாக உள்ளது. சிறிய ஹைட்ராலிக் செங்கல் இயந்திரத்தைப் பயன்படுத்துவதில், ரிடூசரின் செயல்பாட்டை இயக்குவதற்கு இது முக்கியமாக மோட்டாரால் இயக்கப்படுகிறது, இது உபகரணங்களின் முக்கிய தண்டை சுழற்றுகிறது, அதே நேரத்தில் கிராங்க் ஸ்லைடரை அழுத்தி உருவாக்கும் அமைப்பு மூலம் இயக்கத்தை மாற்றுகிறது.

செங்கல் தயாரிக்கும் இயந்திரத்தின் முக்கிய பாகங்கள் மற்றும் அதன் செயல்பாடுகள் பின்வருமாறு:

1. செங்கல் இயந்திர உடல். பத்திரிகையின் பல்வேறு கூறுகளை நிறுவ இது பயன்படுகிறது.

2. செங்கல் தயாரிக்கும் இயந்திரத்தில் உள்ள கப்பி டிரைவ் ஷாஃப்ட்: டிரான்ஸ்மிஷன் பெல்ட் மூலம் மோட்டாரின் சக்தி டிரைவ் ஷாஃப்ட்டுக்கு அனுப்பப்படுகிறது, இது பொதுவாக ஒரு டெசிலரேஷன் டிரான்ஸ்மிஷன் ஆகும். பரிமாற்ற தண்டு. இது கிரான்ஸ்காஃப்ட்டின் ஒரு முனையில் பொருத்தப்பட்ட ஒரு பெரிய கியருடன் ஈடுபடும் ஒரு பினியனுடன் பொருத்தப்பட்டுள்ளது.

3. உபகரணங்களில் கிரான்ஸ்காஃப்ட் மற்றும் கிளட்ச். பெரிய கியரின் சுழலும் இயக்கமானது கிராங்க் இணைக்கும் தடி பொறிமுறையின் மூலம் ஸ்லைடரின் எதிரொலி நேரியல் இயக்கமாக மாற்றப்படுகிறது. சுழலும் பெரிய கியர் பின்னர் கிரான்ஸ்காஃப்ட்டை சுழற்ற அல்லது நிறுத்த கிரான்ஸ்காஃப்டில் இருந்து ஈடுபடுத்தப்படுகிறது அல்லது துண்டிக்கப்படுகிறது.

4. உருகி. ஹைட்ராலிக் செங்கல் தயாரிக்கும் இயந்திர இயந்திரத்திற்கான ஓவர்லோட் பாதுகாப்பு சாதனம். ஸ்டாம்பிங் செயல்பாட்டின் போது ஸ்டாம்பிங் சக்தி பெயரளவு அழுத்தத்தை மீறினால், அச்சகத்தைப் பாதுகாக்கும் நோக்கத்தை அடைய பாதுகாப்பு சாதனம் அழிக்கப்படும்.

5. ஹைட்ராலிக் செங்கல் தயாரிக்கும் இயந்திரத்தில் பிரேக். கிளட்ச் துண்டிக்கப்பட்ட பிறகு கிரான்ஸ்காஃப்ட் மற்றும் ஸ்லைடரின் செயலற்ற இயக்கத்தை சமாளிக்கவும், இதனால் அவை சரியான நேரத்தில் நிறுத்தப்படும்.

6. ஒரு இணைக்கும் கம்பி. இது கிரான்ஸ்காஃப்ட் மற்றும் ஸ்லைடின் இணைக்கும் பகுதியாகும். திருகு சரி. இது அச்சகத்தின் மூடும் உயரத்தை சரிசெய்ய பயன்படுகிறது. தாங்கி. கிரான்ஸ்காஃப்ட் ஆதரவாகப் பயன்படுத்தப்படுகிறது.

7. சிறிய செங்கல் செய்யும் இயந்திரம் ஸ்லைடர் கட்டுப்பாட்டு சாதனம். இது டையின் மேல் இறக்கை இணைக்கும் ஒரு பகுதியாகும் மற்றும் பணிப்பகுதிக்கு குத்துவிசையை கடத்துகிறது. கட்டுப்பாடுகள். கிளட்ச்சின் ஈடுபாடு அல்லது செயலிழப்பைக் கையாளவும் கட்டுப்படுத்தவும் இது பயன்படுகிறது.

8. ஸ்டுட்கள் மற்றும் கால் பெடல்கள். ஹைட்ராலிக் செங்கல் தயாரிக்கும் இயந்திரத்தின் சாய்வு கோணத்தை சரிசெய்ய இது பயன்படுகிறது. கால் பெடல்கள். ஹைட்ராலிக் இயந்திரத்தின் ஒற்றை பஞ்ச் (ஒற்றை பஞ்ச் என குறிப்பிடப்படுகிறது) அல்லது தொடர்ச்சியான பஞ்ச் (தொடர்ச்சியான பஞ்ச் என குறிப்பிடப்படுகிறது) தொடங்க அல்லது நிறுத்த கட்டுப்பாட்டு சாதனத்தை இயக்க கால் மிதிவண்டியில் உள்ள மின் சுவிட்ச் மூலம் மின்காந்தம் இயக்கப்படுகிறது.
